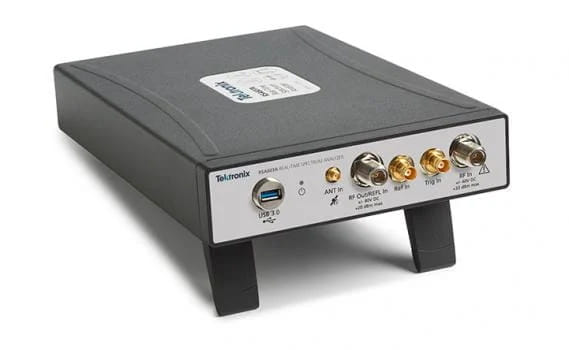

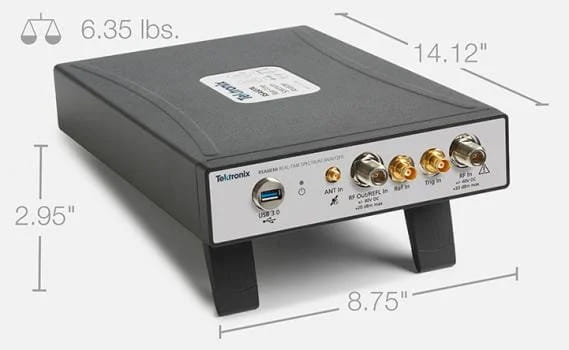

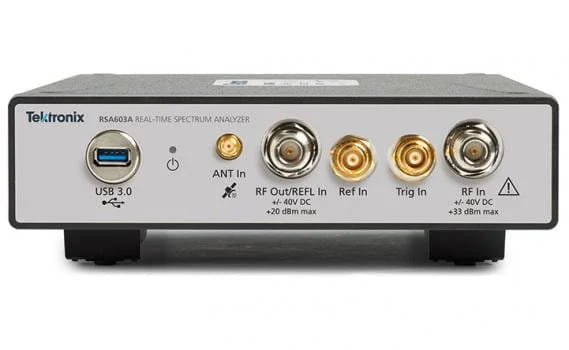

RSA600A 系列 USB 頻譜分析儀在小巧、非常便攜的機箱中提供了高帶寬實驗室頻譜分析功能。
功能和特點
9 kHz 至 3.0/7.5 GHz 頻率范圍滿足各種分析需求
40 MHz 采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析
3 GHz 以下時 0.2 dB 幅度精度（95% 置信度）
高速全頻寬掃描（25.0 GHz/秒），便于快速設置和發現
標準 GPS/GLONASS/北斗接收機
選配跟蹤發生器，執行增益/損耗、天線和電纜測量
DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄
SignalVu-PC 軟件提供了實時信號處理及 DPX? 頻譜/頻譜圖，最大限度地縮短查找瞬態信號問題所需的時間
EMC/EMI 預一致性測試和故障排除 - CISPR 檢波器、預定義標準、限制線、輕松附件設置、環境捕獲、故障分析和報告生成
100% 檢測概率捕獲持續時間最短 15 μs 的信號，保證您每次問題發生時一次就能看到問題
標配應用編程接口，用來開發自定義程序
應用(A)
RF 設備、子系統和系統的檢定
制造測試
移動現場操作
EMI/EMC 一致性檢查和故障排除
RSA600 系列可提供必要的帶寬和分析工具，助您實現業務成功
RSA600 系列提供實時頻譜分析和寬帶寬分析功能，可幫助工程師解決檢定、驗證和生產設計中所遇到的各種問題。系統核心是基于 USB 的 RF 頻譜分析儀，它捕獲 40 MHz 帶寬，實現優異的保真度。由于具有 70 dB 動態范圍和高達 7.5 GHz 的頻率覆蓋范圍，您可以完整檢定高達 40 MHz 帶寬的寬帶信號。USB 外形可允許您在需要更多處理能力或內存時將處理能力遷移至 PC。
選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、放大器、雙工器和其他部件，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。
SignalVu-PC 軟件為您的實驗室提供豐富的分析功能
與 RSA600 配合工作的是一款強大的程序 — SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前低成本實驗室解決方案中沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示了基本版本測量。
RSA600A 與 SignalVu-PC 相結合，提供高級測量功能

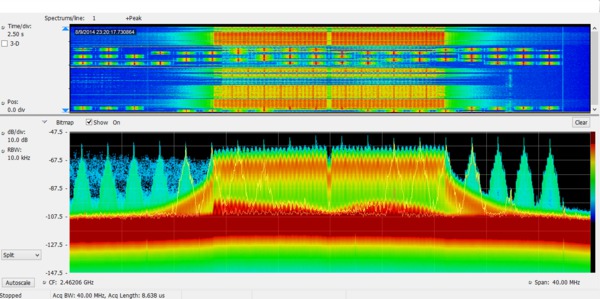

由于 40 MHz 實時帶寬，獨特的 DPX? 頻譜/頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 15 μs。下圖顯示了 WLAN 傳輸（綠色和橙色），在屏幕中重復出現的窄信號是藍牙接入探頭。頻譜圖（屏幕上方部分）在時間上把這些信號清楚地分開，顯示任何信號碰撞。
通過無人值守的模板監測功能，可以方便地找到意外的信號?？梢栽?DPX? 頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色位置發生了模板違規，因此將保存屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。

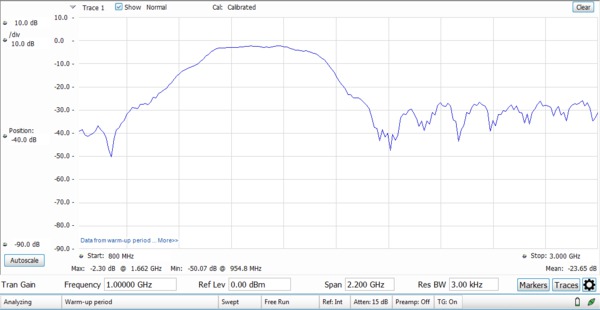

跟蹤發生器( RSA600的選項04) 通過SignalVu-PC控制。下面顯示了 800 MHz 至 3 GHz 的帶通濾波器。選項 SV60 增加了回路損耗、電纜損耗和遠程故障。
EMC/EMI

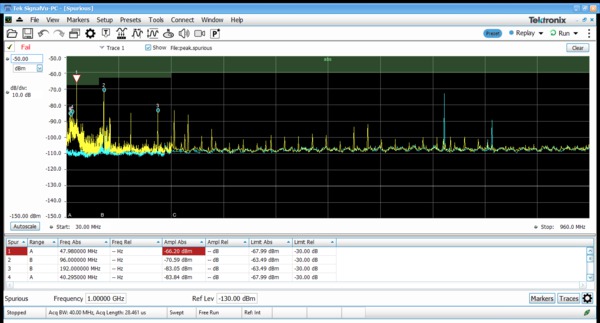

可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量?？梢栽谛Ｕ募休斎牒痛鎯ψ兯推?、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960 MHz 測試，其中陰影部分是 FCC Part 15 Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中?？梢酝ㄟ^選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向?qū)?，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
SignalVu-PC特定應用許可
SignalVu-PC 提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括：
通用調制分析（27 種調制類型，包括 16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK）
使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
基本速率、低能耗和藍牙 5 的 Bluetooth? 分析。部分支持增強數據速率
對第 1 期和第 2 期信號進行 P25 分析
對 802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
5G 新無線電 (NR) 上行鏈路/下行鏈路 RF 功率、功率動態、信號質量和輻射測量
繪制地圖
脈沖分析
AM/FM/PM/直接音頻測量，包括 SINAD、THD
播放記錄的文件，包括在所有域中進行全面分析
信號分類和勘測
詳情和訂貨信息請參閱單獨的 SignalVu-PC 數字表。下面顯示了選定的應用。
通用調制分析

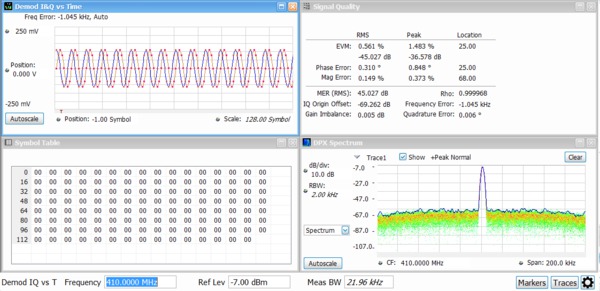

SignalVu-PC 應用程序 SV21 在單個分析軟件包中捆綁了 27 種不同的調制類型，并可提供星座顯示、眼圖、符號表、網格圖、調制質量概要等。符號速率和濾波器類型可以調整，另外還隨附可用于信號優化的內部均衡器。下圖為使用 18.0 k 符號/秒速度 pi/4DQPSK 調制所調制的 TETRA 標準信號。
藍牙
增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選項 SV27 支持 RF.TS.4.2.0 和 RF-PHY.TS.4.2.0 測試規范規定的基本速率和低能耗發射機測量。它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5 標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸?shù)奈锢韺訑?shù)據并使用顏色編碼符號表中的數據包字段以便清晰標識。

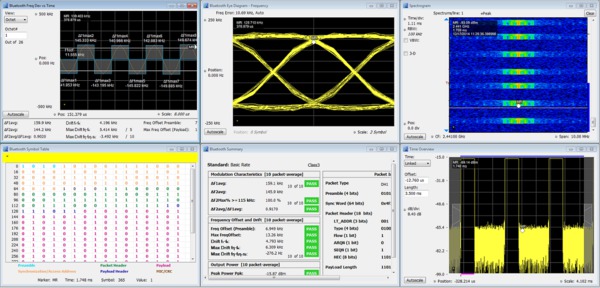

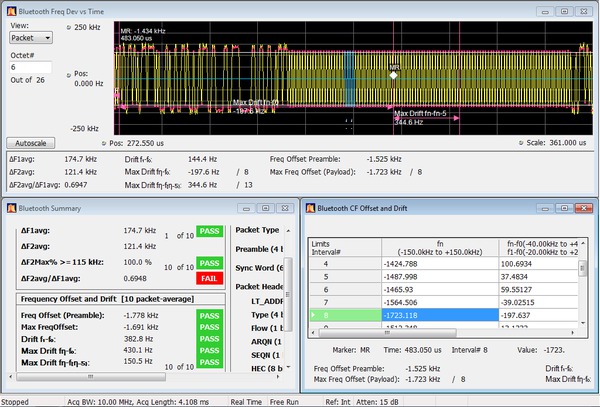

提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。
APCO 25

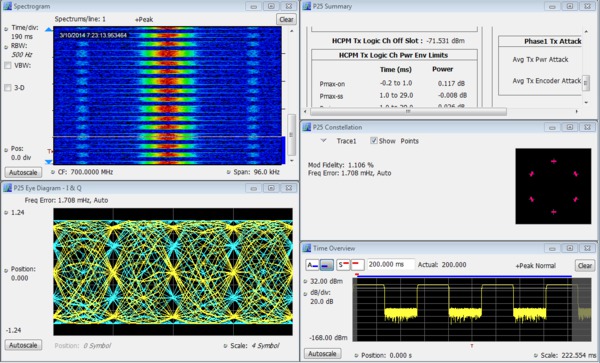

SignalVu-PC應用SV26可以分析APCO P25信號。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。
LTE
應用 SV28 實現了下述 LTE 基站發射機測量：
小區號
通道功率
占用帶寬
鄰道泄漏比 (ACLR)
頻譜輻射模板 (SEM)
TDD 發射機關閉功率
基準信號 (RS) 功率
測量滿足 3GPP TS 第 12.5 版中的定義，支持所有基站類別，包括微微小區和毫微微小區。報告通過/失敗信息，支持所有通道帶寬。
小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供了頻率誤差。

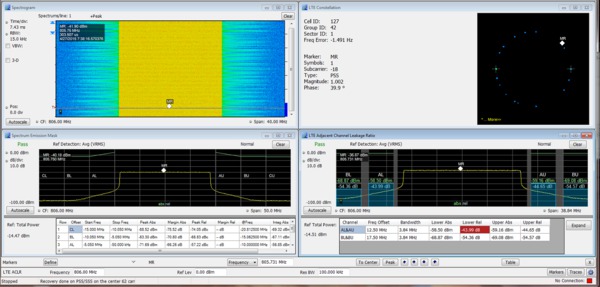

下圖顯示頻譜監測，其中結合使用頻譜圖畫面與小區號/星座圖、頻譜輻射模板和 ACLR 測量。

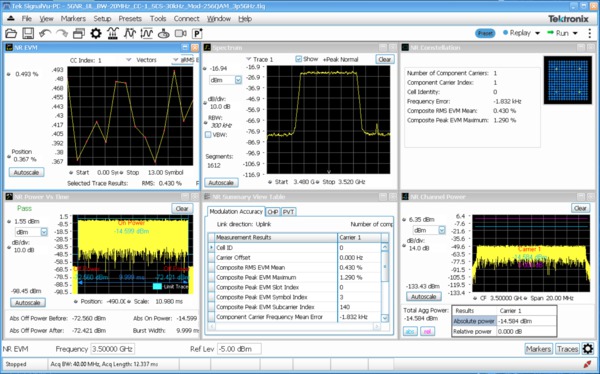

5G NR 調制分析和測量選項
5G NR 是 SignalVu-PC 矢量信號分析 (VSA) 軟件支持的一組不斷擴充的信號標準、應用和調制類型。SignalVu-PC VSA 5G NR 分析選項提供基于 3GPP 5G NR 規范的信號頻域、時域和調制域的全面分析能力。
通過配置頻譜結果軌跡、采集時間和 NR 特定調制質量（例如 EVM、頻率誤差、I/Q 誤差）軌跡和表，工程師可以識別總體信號特征，并排除間歇性錯誤峰值或重復出現的同步故障。
誤差矢量幅度 (EVM) 是用于描述信號質量的品質因數。它通過測量給定符號的理想星座點與實際測量點之間的 I/Q 平面差異來實現此目的。它可以理想子符號的 dB 或 % 為單位進行測量，歸一化為接收的平均 QAM 功率，并顯示符號與理想符號關系的星座圖。EVM 與符號的關系或 EVM 與時間的關系給出了所考慮的符號數量中或時隙內的時間中存在的 OFDM 符號的 EVM。
對于自動化測試，SCPI 遠程接口可用于加快設計速度，從而能夠快速過渡到設計驗證和制造階段。
5G NR 發射器測量核心支持功能
5G NR 選項 (5GNRNL-SVPC) 支持 5G NR 調制分析測量，符合 3GPP TS38 規范版本 15 和版本 16 的要求，包括：
分析上行鏈路和下行鏈路幀結構
5G NR 測量和顯示包括：
調制精度 (ModAcc)
通道功率 (CHP)
相鄰?fù)ǖ拦β?(ACP)
頻譜輻射模板(SEM)
占用帶寬 (OBW)
功率與時間的關系 (PVT)1
誤差矢量幅度(EVM)
摘要表，含 ModAcc、SEM、CHP、ACP、OBW、PVT 和 EVM 測量的所有標量結果
通過跨域的耦合測量進行深度分析和故障排除，使用多個制造商關聯結果，以查找根本原因。
以 CSV 格式保存報告，包括配置參數和測量結果
為每個組成載波提供 PDSCH 或 PUSCH 的可配置參數
對于下行鏈路，支持符合 3GPP 規范、適用于 FDD 和 TDD 的測試模型
WLAN 802.11a/b/g/j/p/n/ac

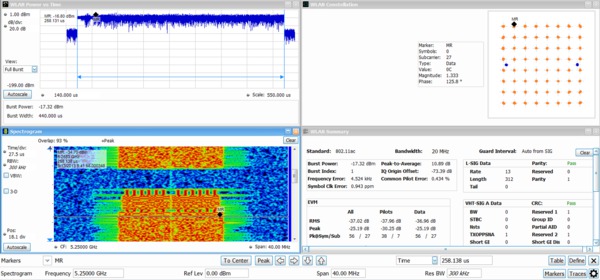

帶選件 SV23、24 和 25，可以方便地進行完善的 WLAN 測量。在下面所示的 802.11ac (20 MHz) 信號中，三維頻譜圖顯示了初始導頻序列，后面是主信號突發。數據包的調制自動檢測為 64 QAM，顯示為星座圖。數據摘要顯示EVM 為-37.02 db RMS，突發功率測得 -17.32 dBm。SignalVu-PC 應用程序適用于帶寬高達 40 MHz 的 802.11a/b/j/g/p、802.11n 和 802.11ac。
播放
應用 SV56 播放記錄信號，可以把觀察和等待幾小時確定頻譜違規的時間縮短到幾分鐘，您可以在桌面上復核記錄的數據。
記錄長度只受存儲介質容量限制，記錄功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 應用 SV56（播放）可以全面分析所有 SignalVu-PC 測量數據，包括 DPX 頻譜圖。在播放過程中保持最短信號時長指標?？梢詧?zhí)行 AM/FM 音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬。

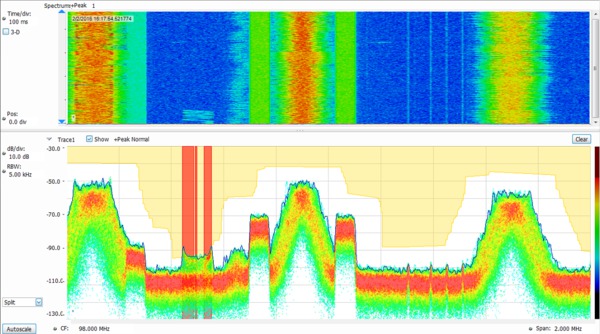

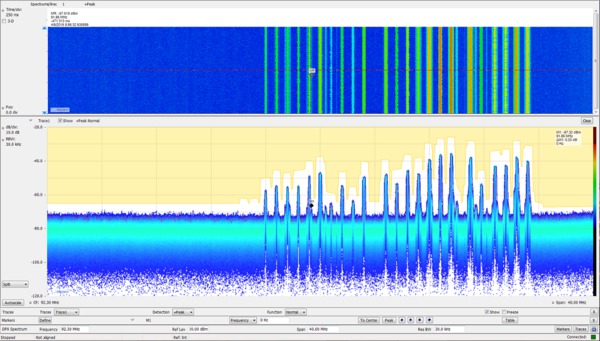

在下圖中，正在重播 FM 頻段，使用一個模板檢測頻譜違規，同時偵聽 92.3 Mhz 中心頻率的 FM 信號。
DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。
