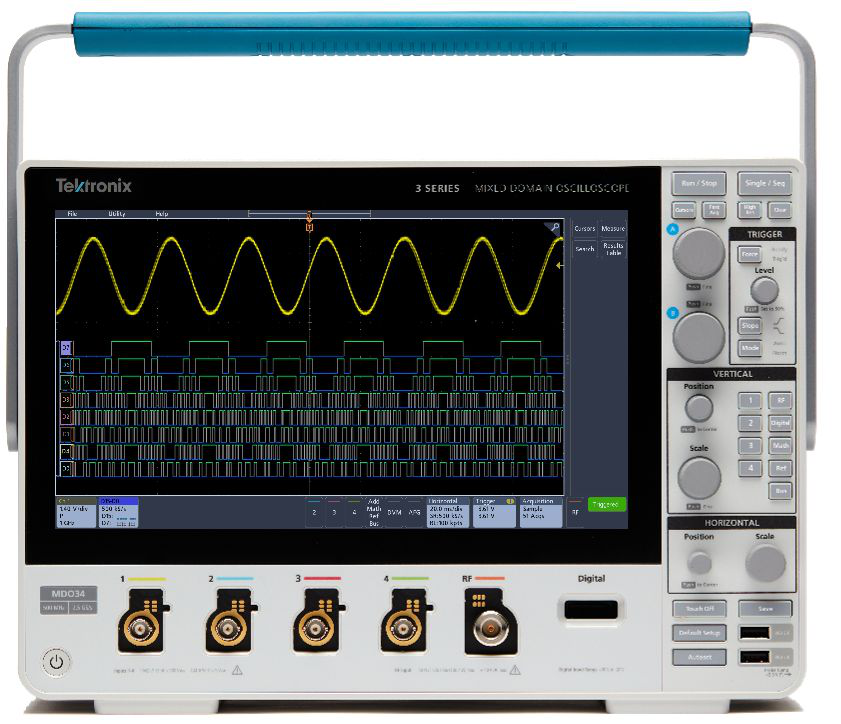

泰克3 系列 MDO 憑借超大的顯示器、提升的低電平信號測量精度以及業內領先的探頭性能，為臺式示波器樹立新標準。3 系列內置獨特的真正硬件頻譜分析儀，具有出色的射頻測試性能和保證的射頻技術規格，無論您是測試 IoT 基帶設計，還是僅用于簡單的 EMI 診斷，均可滿足您的需求。
主要性能指標
2 條模擬通道和 4 條模擬通道型號
100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬型號
帶寬可以升級 (最高 1 GHz)
最高 5 GS/s 采樣率
所有通道上 10 M 記錄長度
>280,000 wfm/s 最大波形捕獲速率
標配無源電壓探頭，3.9 pF 容性負載和 250 MHz 或 500 MHz 或1 GHz模擬帶寬
頻譜分析儀 (選配)
頻率范圍: 9 kHz - 1 GHz (標配)或 3 GHz (選配)
超寬捕獲帶寬，最高可達 3 GHz
任意函數發生器 (選配)
13 種預先定義的波形類型
50 MHz 波形發生
128 k 任意波形發生器記錄長度
250 MS/s 任意波形發生器采樣率
數字通道 (選配)
16 條數字通道
所有通道上10 M 記錄長度
121.2 ps 定時分辨率
串行總線解碼、觸發和搜索(選配)
串行總線支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻標準
數字電壓表/頻率計數器 (產品注冊后免費)
4 位 DC, AC RMS 和 DC+AC RMS 電壓測量
5 位頻率測量
典型應用
嵌入式設計和物聯網
使用 3 系列 MDO 在混合信號嵌入式系統上執行系統級調試，并支持各種常用的串行總線，包括當今較常用的串行總線技術，迅速發現和解決問題。
功率設計
使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供較廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。
教育
管理工作臺上的多臺儀器可能會非常麻煩。泰克3系列示波器 體積小(深 5.9 英寸, 149 mm)，在一臺儀器中同時融合了模擬測量、數字測量、RF 測量及一臺信號源。體積小、集成度高，可以幫助您講授各種電子原理，用來執行更加完善的實驗。全面升級能力可以在需求變化時或在預算允許時再增加功能。
制造測試和調試
規格和空間限制可能會給車間帶來巨大影響。tektronix mdo34示波器把多臺儀器集成到一臺小型儀器中，竭盡所能地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。
安裝和維護服務
在需要的時間和地點獲得適當?shù)膬x器至關重要。MDO32示波器 在一臺輕便的 (11.7 磅, 5.3 公斤) 便攜式儀器中提供了模擬波形、數字邏輯和頻譜分析功能，特別適合空間有限、且需要靈活性的應用。
下一代示波器
3 系列 MDO 4 系列 MSO 5 系列混合信號示波器 (MSO) 6 系列 MSO 帶寬（軟件可升級） 最高 1 GHz 最高 1.5 GHz 最高 2 GHz 最高 8 GHz 垂直分辨率 8 位 12 位 12 位 12 位 顯示器 11.6" 高清 13.3" 高清 15.6" 高清 15.6" 高清 輸入 TekVPI FlexChannel / TekVPI FlexChannel / TekVPI FlexChannel / TekVPI 高級分析 一致性測試 / 抖動 / Windows 操作系統 一致性測試 / 抖動 / Windows 操作系統 用戶界面異常簡便易用，讓您把重點放在手邊的任務上
設置條 – 管理關鍵參數和波形
顯示屏底部運行的 Settings Bar 設置條中有一串標簽，里面顯示了波形和示波器工作參數。Settings Bar 設置條可以直接進入較常用的波形管理任務。您只需輕輕一觸，就可以：
打開通道
增加數學波形
增加參考波形
增加總線波形
啟用 16 條數字通道 MSO
啟用頻譜分析儀
啟用集成任意波形/函數發生器 (AFG)
啟用集成數字電壓表 (DVM)
結果條 – 分析和測量
顯示屏右側的 Results Bar 結果條可以直接一鍵進入最常用的分析工具，比如光標、測量、搜索和總線解碼結果表。
Results Bar 結果條中顯示光標、測量和搜索結果標簽，而不會影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。

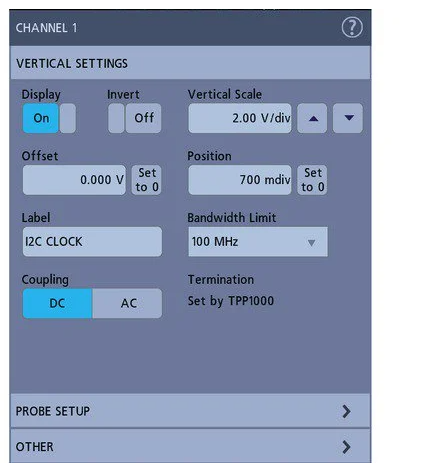

只需觸擊顯示屏上關心的項目兩下，就可以進入配置菜單。在本例中，觸擊 Channel 標簽兩下，可以打開通道配置菜單。只需觸擊菜單外面的區域，菜單就會隱去。
全新的觸控交互方式
示波器采用觸摸屏已有多年時間，但觸摸屏的設計體驗總是被置后考慮。3 系列 MDO 11.6" 顯示器包括容性觸摸屏，提供了真正為觸控設計的用戶界面。
泰克mdo32示波器 支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。
左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖
使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小
從右滑出，會出現結果條；從上往下滑，會進入顯示屏左上角菜單
平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。

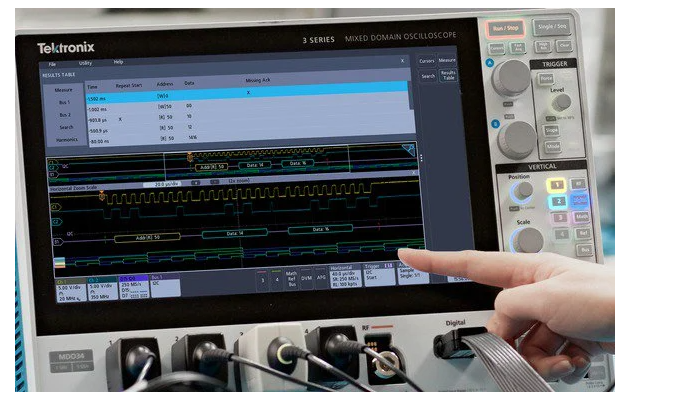

容性觸摸顯示器上的交互方式與手機和平板電腦相同。
強大的波形捕獲和分析功能
泰克mdo34示波器 的核心是一臺世界一流的示波器，它提供了完善的工具，加快了調試的每一個階段，從迅速發現和捕獲異常事件，到搜索波形記錄、找到關心的事件，到分析事件特點和器件行為。
數字熒光技術及 FastAcq? 高速波形捕獲
如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。
數字熒光技術能夠快速了解器件的實際工作情況。其快速波形捕獲速率在 FastAcq 模式下 >280,000 wfms/s，可以以高概率迅速查看數字系統中常見的偶發問題：欠幅脈沖、毛刺、時序問題等。
為進一步加強查看偶發事件的能力，可以使用輝度等級指明偶發瞬態事件相對于正常信號特點發生的頻次。FastAcq 采集模式下提供了 4 個波形調色板。
色溫調色板使用顏色等級指明發生頻率：暖色如紅色/黃色表示經常發生的事件，冷色如藍色/綠色表示很少發生的事件。
頻譜調色板使用顏色等級指明發生頻率，冷色如藍色表示經常發生的事件，暖色如紅色表示很少發生的事件。
普通調色板使用默認的通道顏色（如黃色用于通道 1）和灰度級指明發生頻率，其中經常發生的事件用亮色表示。
倒置調色板使用默認的通道顏色和灰階指明發生頻率，其中很少發生的事件用亮色表示。
這些調色板迅速突出顯示測量期間發生頻次較高的事件，或在測量偶發異常事件中突出顯示發生頻次較低的事件。
無限余輝或可變余輝選項決定波形在顯示屏上停留的時間，幫助您確定異常事件發生頻次。

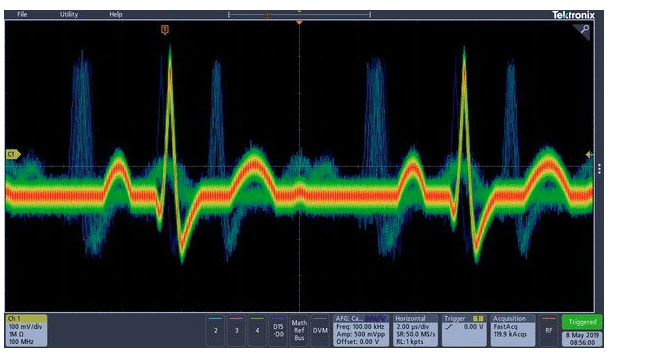

數字熒光技術及 FastAcq 實現了>280,000 wfms/s 波形捕獲速率和實時顏色輝度等級。
觸發
發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。為實現這一點，tektronix mdo3系列示波器包括超過 125 種觸發組合，提供了一套完整的觸發，包括欠幅脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立時間和保持時間違規觸發、串行包觸發和并行數據觸發，幫助您迅速定位關心的事件。由于高達 10 M 記錄長度，您可以捕獲許多關心的事件，在一次采集中甚至可以捕獲數千個串行包，以進一步進行分析，同時保持高分辨率，可以放大查看精細的信號細節。

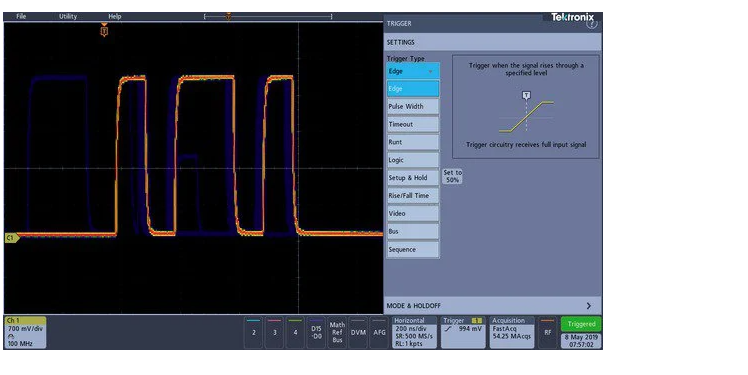

超過 125 種觸發組合，輕松捕獲關心的事件。
基本波形分析和自動測量
為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈寬，到全面分析功率損耗、表征系統時鐘、調查噪聲來源。
MDO34示波器提供了一套完善的標準分析工具，包括：
基于波形的光標和基于屏幕的光標
多達8種自動測量
基本波形數學運算
基本 FFT 分析
使用公式編輯器進行高級波形數學運算
測量結果表可以全面統計查看測量結果。

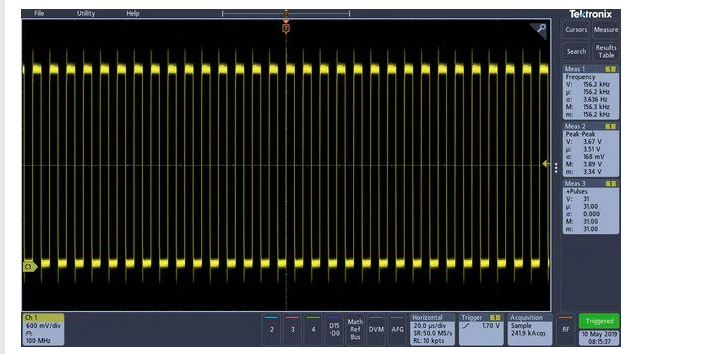

自動測量頻率、峰峰值和正脈沖數，并顯示統計數據。
方便導航和搜索
如果沒有適當?shù)乃阉鞴ぞ撸陂L波形記錄中找到對應的事件可能會耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。
3 系列 MDO 通過其新型屏幕上控件，提供了業內較完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。在顯示屏上使用直觀的手勢開合或多用途旋鈕，在長記錄的關心區域內來回移動。
搜索功能可以自動搜索長采集數據，查找用戶自定義事件。事件發生的所有時點都用搜索標記高亮顯示，可以使用顯示畫面上 Search 標簽中的 Previous ( ← ) 和 Next ( → ) 按鈕簡便地來回移動。搜索類型包括邊沿、脈寬、超時、欠幅脈沖、邏輯、建立時間和保持時間和并行/串行總線包內容。

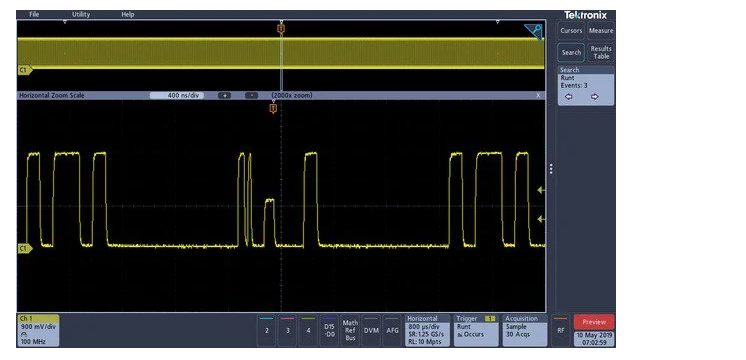

FastAcq 可以幫助您發現數字?jǐn)?shù)據流中存在的欠幅脈沖，進一步展開調查。在這個測試用例中，在 10 M 點采集中發現并標出 3 個欠幅脈沖。
完善的功率分析(選配)
客戶對更長電池壽命的設備及更低能耗的綠色解決方案的需求日益增加，需要電源設計師們檢定開關損耗，并將其降至最低，以提高效率。此外，還需要對電源的功率水平、輸出純度及向電源線路的諧波反饋進行表征，以符合國家和地區的電源質量標準。在歷史上，在示波器上完成這些以及其他諸多功率測量相當耗時，需要手工完成并且非常繁瑣。3 系列 MDO 選配功率分析工具大大簡化了這些任務，可以快速地、可重復地、準確地分析功率質量、開關損耗、諧波、安全作業區(SOA)、調制、紋波和轉換速率(di/dt, dv/dt)。功率分析工具完全集成在示波器內，只需一個按鈕即可完成自動化可重復功率測量。選配功率分析功能可以免費試用 30 天。在儀器第一次通電時，此免費試用期即自動開始計算。

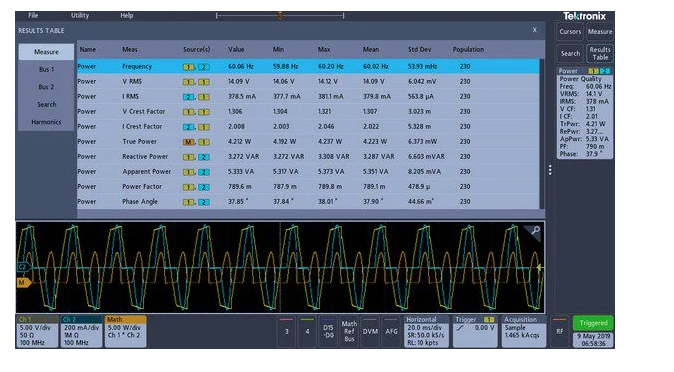

功率質量測量表。自動電源測量可以迅速準確地分析常用的電源參數。
獨有的內置頻譜分析儀(選配)
泰克 MDO 系列是能夠提供基于硬件的集成頻譜分析儀的示波器。3 系列 MDO 的頻譜分析儀頻率范圍為 9 kHz 到 1 GHz（標配） 或 3 GHz （選項 3-SA3），可以在物聯網和大多數消費者無線標準上執行頻譜分析。
快速準確的頻譜分析
在使用頻譜分析儀標配的 N 連接器輸入時，3 系列 MDO 顯示器變成全屏頻譜分析儀視圖。
主要頻譜參數，如中心頻率、頻寬、參考電平和分辨率帶寬，都可以使用前面板專用菜單和小鍵盤迅速簡便地進行調節。

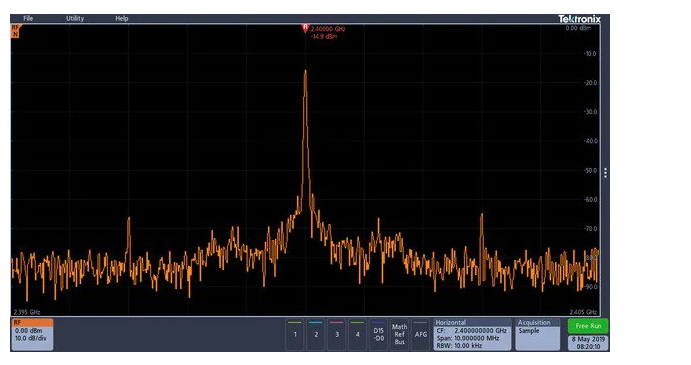

3 系列 MDO 頻域顯示。
智能高效標記
在傳統的頻譜分析儀中，為了標識所有關心的峰值而打開和放置足夠的標記可能會非常費事。3 系列 MDO 大大提高了這一流程的效率，它把標記自動放在峰值上，指明每個峰值的頻率和幅度。用戶可以調節用來確定什么是峰值的標配。
最高幅度峰值稱為參考標記，顯示為紅色。標記讀數可以在絕對值和相對值之間切換。在選擇相對值時，標記讀數顯示每個峰值距參考標記的相對頻率和相對幅度。
3系列MDO還提供了兩個手動光標，用來測量頻譜的非峰值部分。在啟用時，其中一個光標會關聯到參考標記，可以從頻譜中任何地方完成相對值測量。除頻率和幅度外，光標讀數還包括噪聲密度和相噪讀數，具體取決于選擇的是絕對值讀數還是相對值讀數?！耙苿訁⒖紭?biāo)記到中心頻率(Reference Marker to Center)”功能可以立即把參考標記所指示的頻率移動到中心頻率。

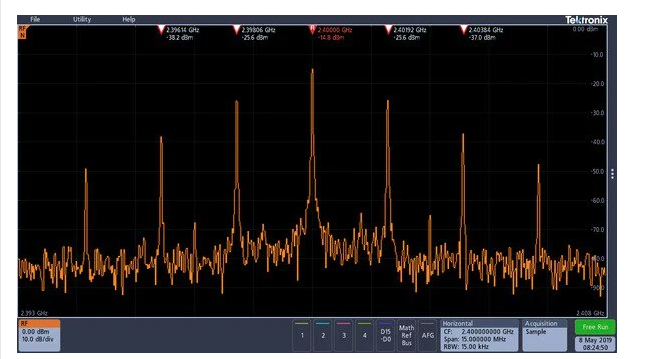

自動峰值標記一目了然地識別關鍵信息。如這里所示，滿足閾值和漂移指標的五個幅度最高的峰值會自動標出，同時還會顯示每個峰值的頻率和幅度。
頻譜圖
3 系列 MDO 包括一個三維頻譜圖畫面，特別適合緩慢變化的 RF 現象。X 軸代表頻率，就像典型的頻譜畫面一樣。但是，Y 軸代表時間，色彩用來指示幅度。
三維頻譜圖片段的生成方式如下：先獲取每個頻譜，然后“把它倒放在邊沿上”，使其高一個像素行，然后根據該頻率上的幅度為每個像素分配顏色。冷色（藍綠）代表低幅度，暖色（黃紅）代表高幅度。每個新采集都會在三維頻譜圖的底部增加一個段，歷史記錄上移一行。當采集停止時，可以回頭翻閱頻譜圖，查看各個頻譜段。

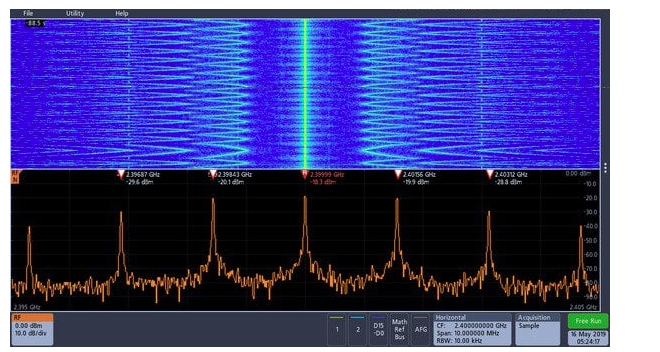

頻譜圖畫面顯示出緩慢移動的射頻現象。此處所示的是正在監視具有多個峰值的信號。在峰值的頻率和幅度隨時間變化時，在頻譜圖畫面中可以簡便地看到變化。
超寬的捕獲帶寬
當今無線通信標準日新月異，它們采用完善的數字調制方式，通常采用涉及輸出突發的傳輸技術。同時這些調制方案的帶寬也可能非常寬。傳統的掃描或步進式頻譜分析儀對于查看這些類型的信號能力非常有限，因為它們一次只能看到這些的頻譜的一小部分。
一次采集所需的頻譜量稱為捕獲帶寬。傳統頻譜分析儀以掃描或步進方式完成捕獲帶寬，在所需的頻寬范圍內建立所請求的圖像。因此，當頻譜分析儀采集頻譜的一個部分時，所關心的事件可能正在頻譜的另一個部分內發生。當今市場上大多數頻譜分析儀提供的捕獲帶寬都是10 MHz，有時提供了昂貴的選項，可以擴展到 20 或 40 MHz，某些情況下可以擴展到 160 MHz。
為滿足現代 RF 的帶寬要求，3 系列 MDO 提供了高達 3 GHz 的捕獲帶寬。頻譜是從一次采集中產生的，從而保證您將看到頻域中查找的所有事件

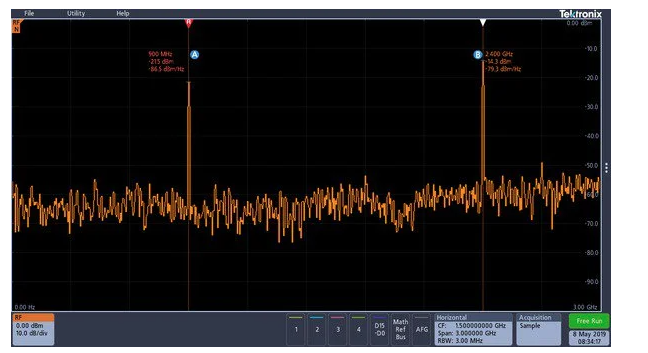

無論是通過 Zigbee 以 900 MHz 頻率與器件進行的突發通信，還是通過藍牙以 2.4 GHz 頻率從器件發出突發通信，均可在一次采集中捕獲突發通信的頻譜顯示。
頻譜軌跡
3 系列 MDO 頻譜分析儀提供了四種不同的軌跡或視圖，包括 Normal、Average、Max Hold 和 Min Hold。

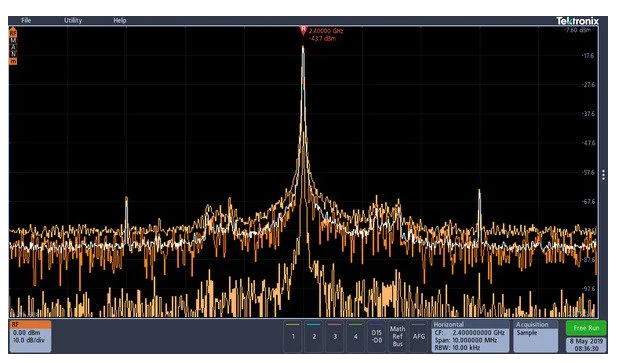

正常、平均、最大保持和最小保持頻譜光跡。
射頻測量
3 系列 MDO 包括三項自動 RF 測量：通道功率，鄰道功率比，占用帶寬。當激活任何一種射頻測量時，示波器自動打開平均頻譜軌跡，并將檢測方法設置為平均，以獲得最優的測量結果。

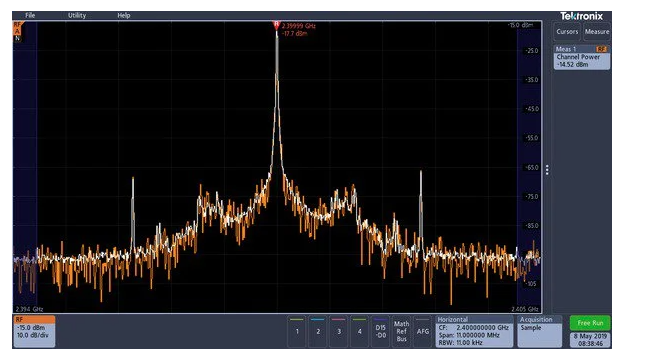

自動測量信道功率
射頻探測
頻譜分析儀上的信號輸入方法通常局限為電纜連接或天線。除使用標準 N 連接器外，通過選配 TPA-N-VPI 轉接頭，3 系列 MDO 頻譜分析儀可以使用 50 Ω TekVPI 探頭。這在尋找噪聲源方面增加了靈活性，通過在頻譜分析儀輸入上使用真實信號瀏覽，可以更方便地進行頻譜分析。
此外，選配的前置放大器大器附件可幫助對更低幅值信號進行研究。TPA-N-PRE 前置放大器在 9 kHz – 3 GHz 頻率范圍內提供了 10 dB 標稱增益。
任意函數發生器（選配）
3 系列 MDO 可以選配一個集成任意函數發生器(選項 3-AFG)，特別適合模擬設計內部的傳感器信號，或在信號中增加噪聲，執行裕量測試。
集成函數發生器提供了高達 50 MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正矢曲線和心電圖。

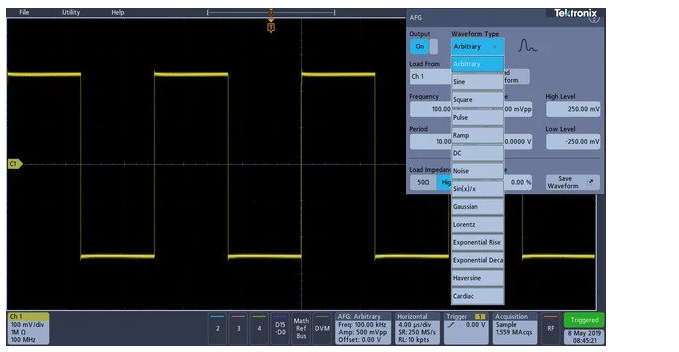

在集成 AFG 中選擇波形類型。
任意波形發生器提供了 128 k 點記錄，用來存儲波形。這些波形可以來自模擬輸入、保存的內部文件位置、U 盤或外部PC。通過 USB 或 LAN 把波形文件傳送到 3 系列 MDO 編輯內存，或使用 U 盤從 AFG 輸出到示波器中

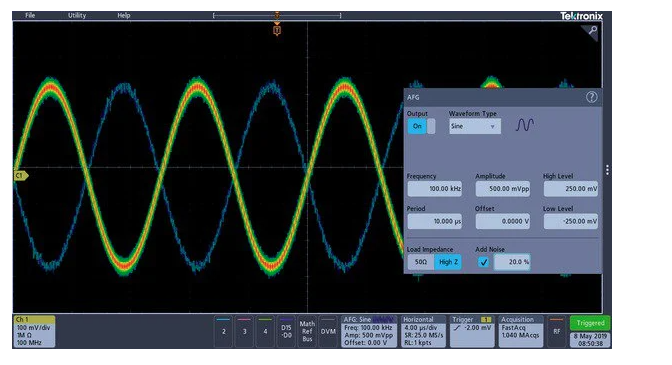

靈活設置 AFG 輸出。在這個測試用例中，正弦波形中增加了 20% 的噪聲。
數字通道 (選配)
邏輯分析儀 (選項 3-MSO)提供了 16 條數字通道，緊密集成到示波器的用戶界面中。從而簡化操作，方便解決混合信號問題。

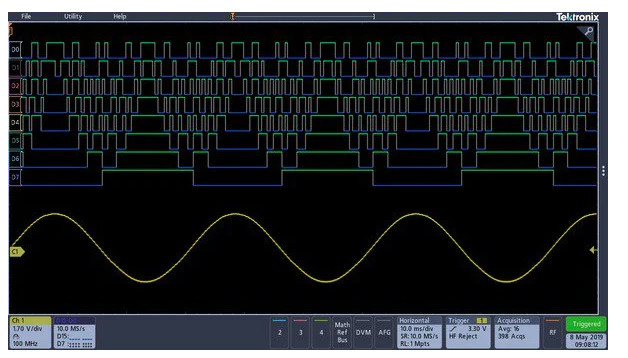

3 系列 MDO 及 3-MSO 選項通過同時探測模數轉換器的兩面，同時查看模擬信號和數字信號。
帶色碼的數字波形顯示
用顏色區分的數字軌跡將1顯示為綠色，將0顯示為藍色。這種著色方式也被用于數字信道監控器。監控器顯示信號是高、是低、還是正在跳變，讓通道活動一目了然，不會讓沒用的數字波形弄亂顯示畫面。
當系統檢測到多個跳變時，多重跳變檢測硬件會在顯示屏上顯示一個白邊。白邊表示通過放大或以更快取樣速率采集可提供更多信息。在大多數情況下，通過放大即可揭示出用以前的設置無法查看到的脈沖。如果在盡量放大的情況下仍然出現白邊，表示在接下來的采集中增加取樣速率將揭示出以前設置所無法采集的更高頻信息。
您可以對數字波形分組，在觸控屏上簡便地輸入波形標簽。將數字波形彼此相鄰放置，即可形成一組。

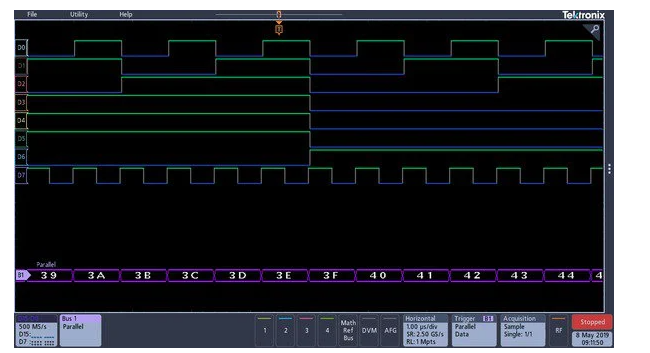

通過顏色編碼的數字波形顯示，只需在屏幕上將數字通道放在一起即可進行分組，然后按組移動數字通道。
形成分組后，即可一起定位組內的所有通道。這將大大縮短以往逐個定位通道所需的設置時間。
MagniVu?高速采集
3 系列 MDO 上的主要數字采集模式在 500 MS/s (2 ns 分辨率) 下可以捕獲最長 10 M 點數據。除主要記錄外，3 系列 MDO 提供了一種超高分辨率記錄，稱為 MagniVu，在最高 8.25 GS/s (121.2 ps 分辨率)下可以采集 10,000 點數據。主波形和 MagniVu 波形均在每個觸發上采集，可隨時（不論正在運行還是停止）在顯示屏內切換。MagniVu 比市面上類似的示波器提供更為精細的定時分辨率，在數字波形上進行關鍵定時測量時，讓使用者放心。
P6316 MSO 探頭
這種獨特的探頭設計提供兩個 8 通道分離座，并簡化了與被測器件的連接。在連接方形引腳時，P6316 可以直接連接分布在 10 英寸中心上的 8×2 方形引腳頭部。在需要更大連接靈活性時，您可以使用提供的引線組和鉤爪夾在貼片設備或測試點上。P6316 提供了杰出的電氣特點，容性負載僅 8 pF，支持 101 kΩ 輸入阻抗。

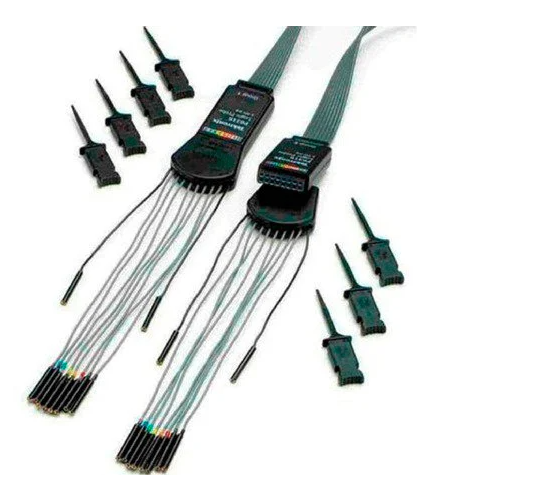

P6316 MSO 探頭提供兩個 8 通道縱槽以簡化與設備的連接。
串行協議觸發和分析（選配）
在串行總線上，單個信號中通常包括地址信息、控制信息、數據信息和時鐘信息。這可導致很難發現關注的事件。自動觸發、解碼和搜索總線事件和條件，為您提供用于診斷串行總線的強大工具集。選配的串行協議觸發和分析功能可以免費試用 30 天。在儀器第一次通電時，此免費試用期即自動開始計算。

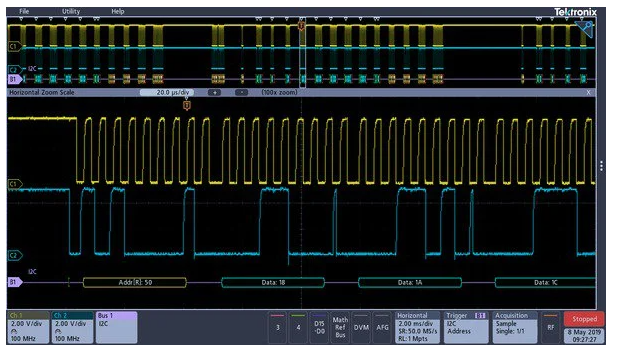

觸發 I2C 總線上的特定地址和數據包。黃色波形是時鐘，藍色波形是數據?？偩€波形提供解碼的包內容，其中包括包頭、地址、讀/寫、數據和包尾。
串行觸發

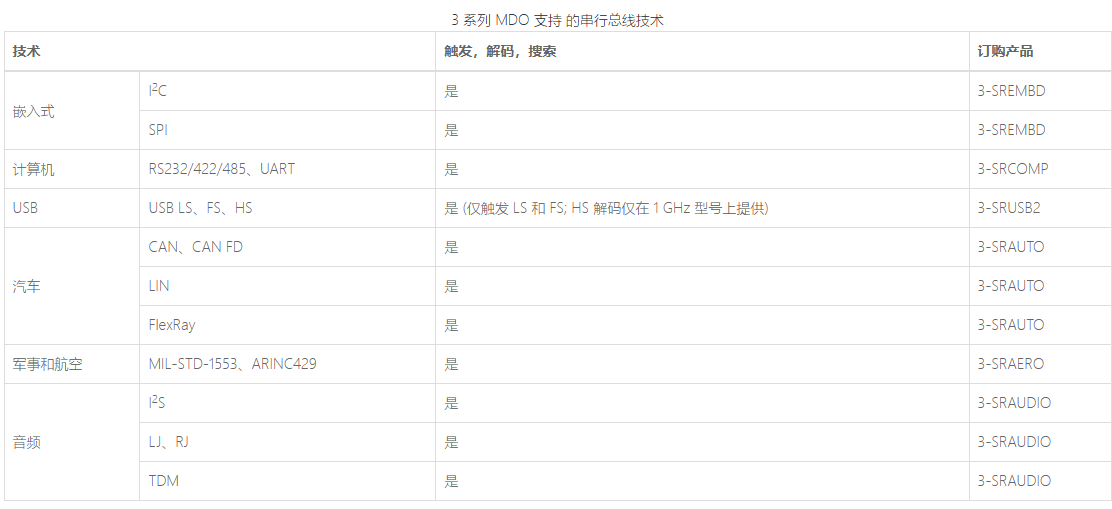

在流行的中行接口上觸發包內容，如包頭、特定地址、特定數據內容、的標識符等，包括 I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC429 和 I2S/LJ/RJ/TDM。
總線顯示
為組成總線的各信號（時鐘、數據、芯片啟用，等等）提供更高級別的組合顯示，方便您識別包開始和結束位置，識別子包分量如地址、數據、標識符、CRC 等等。
總線解碼
還在疲于目測波形，計算時鐘數量，確定每個比特是 1 還是0，把多個比特組合成字節，然后確定十六進制？讓示波器為您完成這些工作！在設置總線后，3 系列 MDO 將解碼總線上的每個包，在總線波形中用十六進制、二進制、十進制(僅 USB, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553 和 ARINC429)、帶符號的十進制 (僅 I2S/LJ/RJ/TDM) 或 ASCII (僅 USB, MIL-STD-1553 和 RS-232/422/485/UART)顯示這些值。
事件表
除了看到總線波形本身解碼后的數據包數據外，您可以在表格視圖中查看捕獲的所有數據包，其在很大程度上類似于軟件列表。數據包帶有時間標記，對每個組成部分（地址、數據、等）分欄連續列出。事件表可以保存為 .csv 格式。

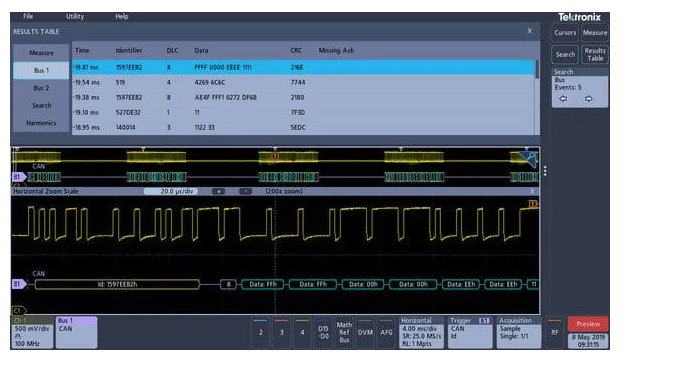

事件表顯示長采集中每個 CAN 包解碼后的標識符、DLC、DATA 和 CRC。
搜索（串行觸發）
串行觸發非常適合隔離關心的事件，但一旦捕獲并需要分析其周圍的數據，該怎么做呢？過去，用戶需要手動翻閱波形，計數并轉換位，尋找導致事件發生的原因。您可以讓示波器按照用戶指定的標準（包括串行包內容）自動搜索采集的數據。事件發生的每個位置都用搜索標記突出顯示。只需在屏幕上按Previous (←) 和 Next (→)按鈕，就可以在標記之間快速移動。
數字電壓表 (DVM) 和頻率計數器 (注冊后免費)
3 系列 MDO 有一臺集成 4 位數字電壓表(DVM)一臺和 5 位頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。DVM 和 頻率計數器在任何 3 系列 MDO 上提供，產品注冊后就會激活。

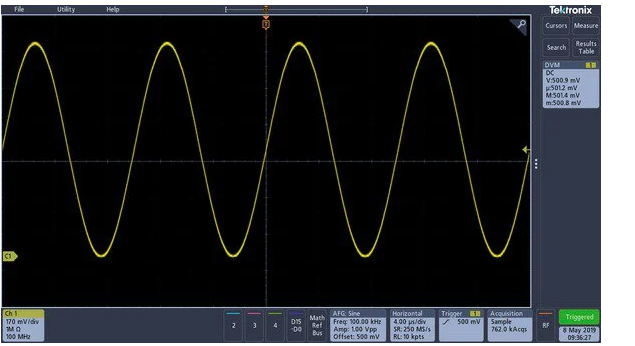

這里顯示了 DC 測量值。

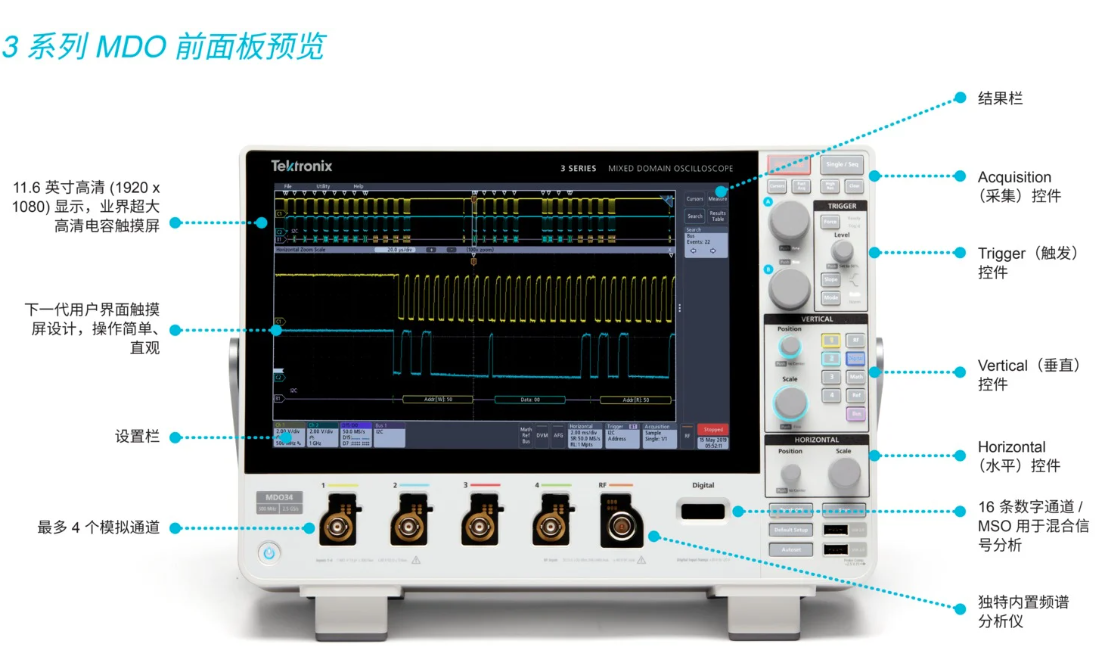

3 系列 MDO 平臺
大型高清觸摸顯示器
3 系列 MDO 擁有 11.6 英寸 (295 mm) 寬屏高清顯示器(1920 x 1080)，用來查看細微的信號細節。
連接能力
3 系列 MDO 包含大量的端口，可以用來把儀器連接到網絡上，直接連接到 PC 上，或連接到其他測試設備上。
前后 USB 主控端口可以簡便地把屏幕圖、儀器設置和波形數據傳送到 USB 海量存儲設備上。還可以把 USB 鍵盤或鼠標連接到 USB 主控端口上，輸入數據或進行控制。
后面 USB 設備端口用來從 PC 遠程控制示波器。
儀器后面的標準 10/100 以太網端口可以簡便地聯網，提供網絡打印功能，提供 LXI Core 2011 兼容能力。
儀器后面有一個 HDMI 端口，可以把顯示畫面導出到外部監視器或投影儀上。
遠程連接和儀器控制
導出數據和測量非常簡單，只需在示波器與 PC 之間連上一條 USB 電纜即可。關鍵應用軟件 – OpenChoice? Desktop 及 Microsoft Excel 和 Word 工具條可以快速簡便地直接與 Windows PC 通信。
OpenChoice Desktop 可以通過 USB 或 LAN 在示波器與PC 之間快速簡便地通信，傳送設置、波形和屏幕圖。
內置 e*Scope? 功能可以通過標準網絡瀏覽器，借助網絡連接快速控制示波器。只需輸入示波器的 IP 地址或者網絡名稱，即會向瀏覽器提供一個網頁?？梢灾苯訌木W(wǎng)絡瀏覽器中傳送和保存設置、波形、測量和截圖，或?qū)崟r控制設置變化。
外形緊湊

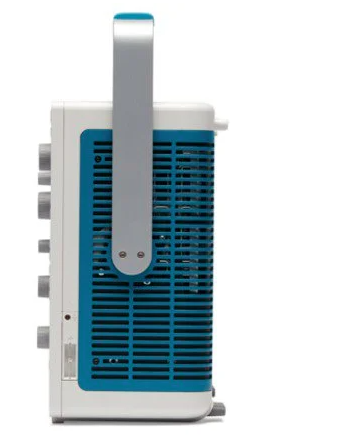

由于外形緊湊而且便攜，您可以方便地在實驗室之間搬運示波器。由于深度只有 5.9 英寸(149 mm)，它節省了測試臺上寶貴的空間。3 系列 MDO 在一臺儀器中擁有完成日常調試任務所需的全部工具。
3 系列 MDO 緊湊的外形釋放了工作臺上或桌面上寶貴的空間，同時確保一直擁有所需的調試工具。
準確的高速探測技術
3 系列 MDO 標配無源電壓探頭，并使用 TekVPI 探頭接口。
標配無源電壓探頭

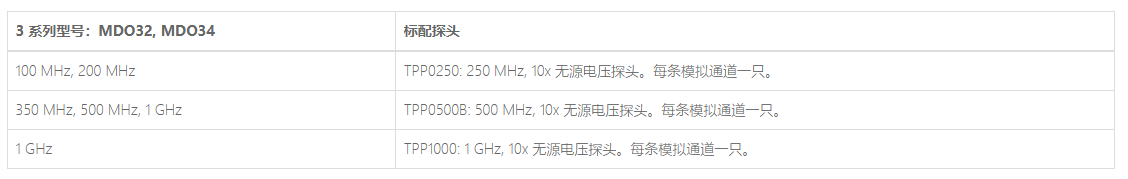

3 系列 MDO 包括無源電壓探頭，擁有業界較好僅 3.9 pF的容性負載。標配 TPP 探頭最大限度地減少了對被測器件的影響，并把信號準確地傳送到示波器進行采集和分析。下表顯示了 3 系列 MDO 中每個型號標配哪些 TPP 探頭。
TekVPI 探頭接口

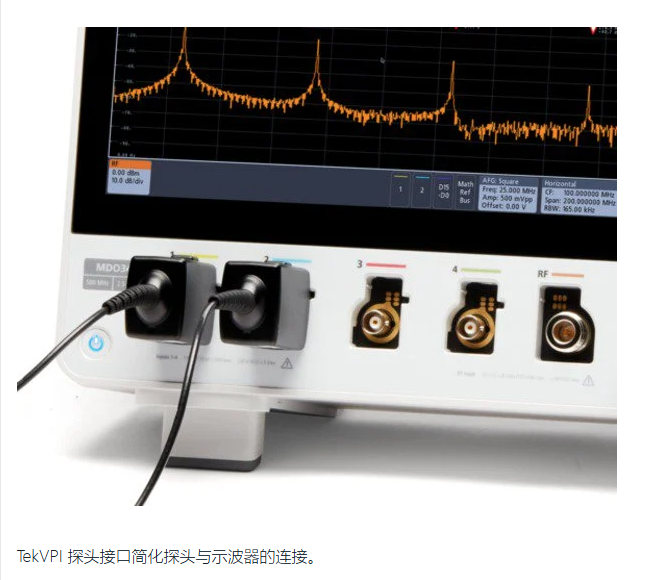

TekVPI 探頭接口確立了探測易用性標準。除這個接口提供的安全可靠的連接外，TekVPI 探頭帶有狀態指示和控件，在相應通道菜單中還有一個探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可通過 USB、GPIB 或 LAN 遠程控制，在 ATE 環境中提供更加靈活的解決方案。儀器從內部電源為前面板連接器提供了最高 25 W 的功率。
