CWTUM-F（厚度1.3mm）及其靜電屏蔽版本CWTUMHF-F（厚度1.7mm）是PEM原CWT超迷你系列的升級產品。創新的機械結構設計能顯著縮小羅氏線圈的整體尺寸，從而降低探頭對被測電路的干擾，使高密度電力電子電路的測量變得更加簡便。
創新"分叉式"結構設計，線圈長度55mm
寬工作溫度范圍：-40°C至+125°C
電流測量范圍：60A峰值至12kA峰值
線圈絕緣耐壓：1.2kV峰值
峰值di/dt能力高達100kA/μs
超薄版本截面直徑僅1.3mm
高頻響應（-3dB帶寬）：15MHz
屏蔽型"HF"版本截面直徑1.7mm
優異抗電壓干擾能力，高頻響應（-3dB帶寬）達30MHz
典型應用場景
? 功率電子電路開關電流波形測量
適用于TO-220、D2PAK等貼片封裝MOSFET/IGBT器件
可精準捕捉SMT功率器件的瞬態開關特性
? 功率半導體鍵合線損耗分析
直接測量器件內部鍵合線的功率損耗
支持失效分析與可靠性驗證
? 微型無源元件電流監測
電感/電容/緩沖電路等微小電流測量
特別適合諧振電路特性分析
? 大直流偏置下交流紋波檢測
準確提取疊加在直流上的微幅交流分量
典型應用如電解電容紋波電流監控
? 功率變換器開發與診斷
各類拓?fù)渥儞Q器的動態電流分析
故障診斷與效率優化
? 寬頻域電流測量
支持工頻至射頻段正弦/脈沖/瞬態電流
滿足電力電子與射頻混合系統測試需求

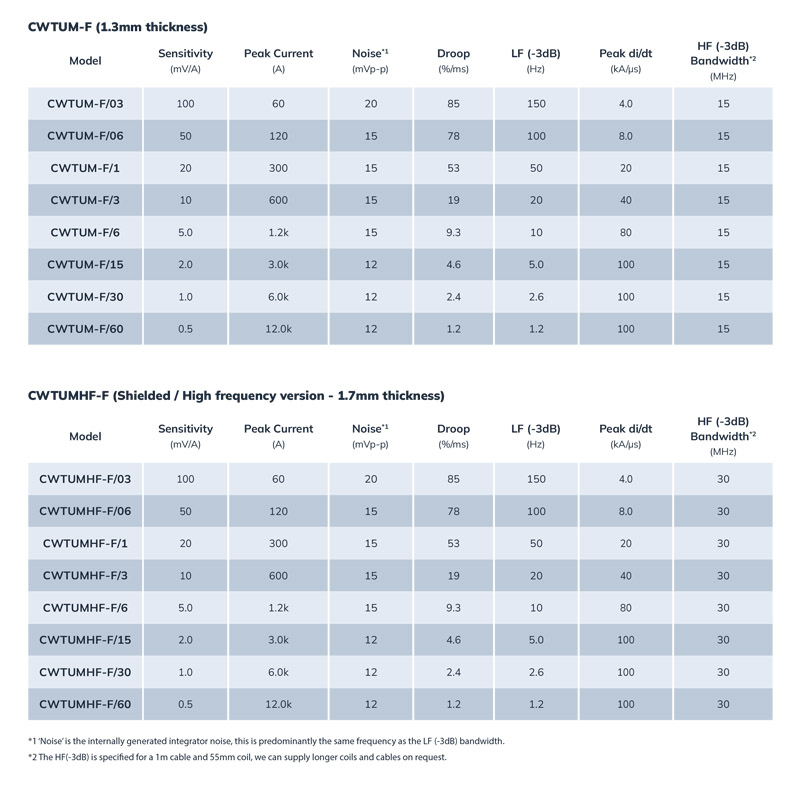

![Rev 09 2025 CWTUM-F CWTUMHF-F with date [PRINT]-2](/Uploads/image/20250801/1754034845880692.jpg)
