概述

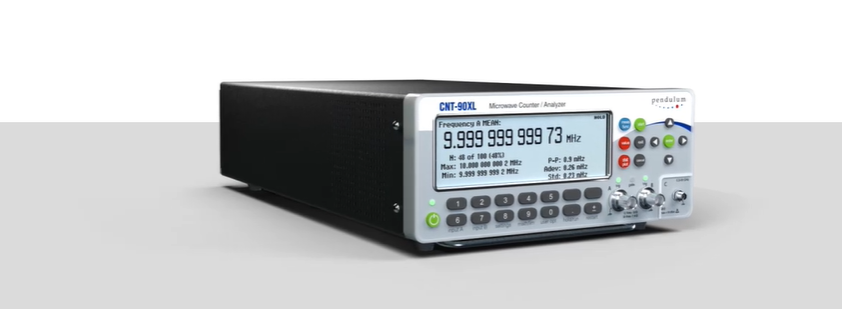

Pendulum CNT-90XL 脈沖射頻微波頻率計數器/分析儀是測量、分析和校準微波頻率、功率和脈沖射頻時間參數（如脈沖寬度和 PRI）的出色工具。無論是在測試系統中，在研發工作臺上，在校準實驗室還是在現場，高分辨率和超快速的CNT-90XL都是最先進的微波計數器/分析儀。
脈沖射頻選件可測量低至 30 ns 寬度的脈沖，以及 PRI/PRF、突發頻率和突發功率，使 CNT-90XL 成為雷達測試和校準的理想選擇。
應用和特點
脈沖、啁啾和多普勒雷達測試和校準
微波鏈路載波校準
衛星通信設備測試
射頻和微波儀器校準
射頻元件和模塊，包括 YIG 和 VCO 測試
醫療射頻設備測試
領先的性能
高分辨率對于研發和生產測試至關重要。Pendulum CNT-90XL 脈沖射頻微波頻率計數器/分析儀以 100 ps 的單次脈沖（時間）或 12 位/秒（頻率）滿足此要求。獲得的值最多以 14 位數字顯示。
出于校準目的，CNT-90XL 通過選擇超穩定的內部 OCXO 時基提供非常高的精度。
USB 和 GPIB 接口均為標準接口。使用 USB，您無需為 PC 投資 GPIB 接口卡。GPIB 在原生 SCPI/GPIB 或 53131 仿真模式下運行，可在現有 ATE 系統中進行即插即用替換。
面向菜單的設置可降低出錯的風險。以多參數顯示形式提供有價值的信號信息，無需其他儀器，如 DVM 和示波器。
出色的圖形演示
Pendulum CNT-90XL 脈沖射頻微波頻率計數器/分析儀的一大特點是圖形顯示和面向菜單的設置。非專家可以輕松進行正確的設置，而不會冒著代價高昂的錯誤風險。多參數顯示顯示輔助測量值，例如頻率測量中以 dBm 為單位的功率電平。
測量值以數字和圖形方式表示。結果的圖形表示（直方圖、趨勢等）可以更好地理解信號抖動的性質。它還為您提供了更好的時間變化視圖，從慢速漂移等長期趨勢到快速調制和瞬態?？梢圆榭赐粩?shù)據集的三個統計視圖：數值、直方圖和調制/趨勢。捕獲相同數據的視圖并在這些視圖之間切換非常容易。
當將頻率源調整到給定的限制時，限制限定工具會提供快速準確的視覺指導。公差極限標記以可視化方式顯示，實際頻率以圖形方式顯示在極限標記的內部或外部。超過限制將導致警報指示。
圖形顯示直接在屏幕上顯示頻率隨時間的變化，例如測速雷達傳感器中的多普勒頻移、快速功率切換、FM 或 AM。內置統計處理功能可在屏幕上顯示數值穩定性數據和頻率分布直方圖，用于分析頻率穩定性或調制。
產品特性和優勢
脈沖射頻測量（可選）包括高達 30 ns 的脈沖寬度、PRI/PRF、突發頻率、突發功率
頻率范圍：高達 27、40、46 或 60 GHz
快速高分辨率頻率或功率測量，用于調制、多普勒頻移或瞬態分析
采集時間非常短，為 25 ms（自動）或零（手動）
高靈敏度 （-33 dBm）
統計處理和圖形直方圖、趨勢和調制顯示
經濟實惠的微波頻率計數
電池選項
Pendulum CNT-90XL 脈沖射頻微波頻率計數器/分析儀有一個容量為 90 Wh 的可選電池組，能夠無電源運行至少 4.5 小時。在待機模式下，電池組可以使 OCXO 保持溫暖并運行超過 24 小時。頻率計數器/分析儀的電池供電在三種不同的應用中很有價值：
現場無電源作
運輸高穩定性 OCXO 以保持穩定性，無需任何預熱時間即可在目的地即時使用
備用電池充當內置 UPS不間斷電源
最快的微波計數器
Pendulum CNT-90XL 脈沖射頻微波頻率計數器/分析儀微波計數器/分析儀為微波頻率分析設定了新的行業標準，在分辨率、速度和采集時間方面優于市場上的任何微波脈沖或 CW 計數器。CNT-90XL 是世界上最快的微波計數器，測量速度高達 250,000 個頻率樣本/秒，用于高級統計分析以及頻率或功率瞬變分析。
多功能 CNT-90XL 還可用作 400 MHz 通用定時器/計數器，具有獨特的易用性和分析功能，可以數字和圖形方式查看信號參數的變化。
TimeView?，調制域分析軟件
可選的調制域 SW TimeView? 是實時查看和分析動態頻率變化的終極工具，利用高分辨率 PC 屏幕、標記讀數和處理、FFT 計算來查找調制頻率、短期穩定性的 ADEV 計算等。
工業解決方案
Pendulum CNT-90XL 脈沖射頻微波頻率計數器/分析儀微波頻率計/分析儀能夠在多種工業應用中提供工業解決方案，主要應用領域有：微波鏈路載波校準，衛星通訊設備測試，釔鐵石榴石（YIG）和晶振（VCO）測試，射頻（RF）和微波設備校準，射頻組件和模塊測試等等。
無論是在測試系統、研發實驗臺、校準實驗室場合，還是遠在現場，CNT-90XL均是現代化的計數器，其性能勝過市場上的任何現有微波計數器。CNT-90XL微波頻率計是全球最快的帶有集成功率計的微波頻率計，它以圖形顯示和改進對測量的控制提供了獨特的使用方便性，且價格優惠。
CNT-90XL微波頻率計擁有極高的測量速度：到內部750k存儲器為250k次測量/秒。
CNT-90XL微波頻率計能夠?qū)崿F(xiàn)頻率和功率測量，頻率測量范圍最高可達60GHz。
分辨率：12位/秒（頻率），100ps（時間）。最多14位數字顯示。
先進的圖形顯示功能：包括直方圖、趨勢圖和調制域顯示在內的統計分析功能。
頻率范圍：27、40、46或60GHz型號。
獨特的使用方便性：結果的多參數顯示和圖形顯示。
USB和GPIB作為標準配置。
CNT-90XL微波頻率計將兩種儀器（微波頻率計/分析儀和300MHz通用時間間隔測試儀/頻率計）合為一體。
